适用范围与用途

BWDC2-250R 交流接触器（以下简称接触器）主要用于 AC-1 使用类别下，交流 50Hz（或 60Hz），额定工作电压为 1140V，额定工作电流为 250A 的交流电路中，供远距离接通与分断电路，控制电阻、无感、微感电器，配电电路。主要应用于充电桩、风电滤波电容器、变频器旁路、软启动器旁路等。

产品图片（仅供参考）

规格型号说明

主要技术参数

正常工作环境

1）储存：-60℃～+80℃；
     运行：标准工作温度-5℃～+40℃，标准控制电压下工作最大允许温度范围：-40℃～+60℃，周围空气中无酸性，碱性或其它腐蚀性气体；
2) 耐受气候：类别 B（GB 14048.4 附录 Q），温度范围-40℃～+60℃；
3）安装地点的海拔不超过 3000 米；
4）安装地点的相对湿度在温度为+40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。

接线图

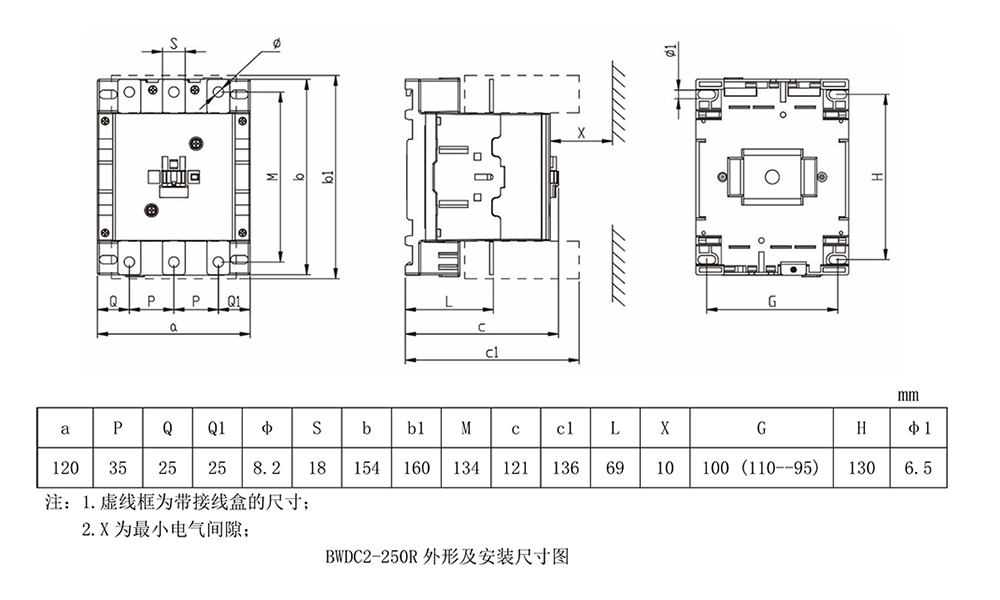

产品外形及安装尺寸

安装方式

螺栓安装。
2×35mm 卡规安装。

包装储存

每台组装好的产品用一个包装箱包装，应贮存在空气通畅，温度不高于+80℃，不低于-60℃的仓库中。周围空气中无酸性，碱性或其它腐蚀性气体的库房里贮存。

附件清单及安装

BWDC2-250R：使用说明书，合格证。

注意事项

1）产品应安装在无显著摇动或振动的地方；
2）产品垂直安装，安装面与垂直面的倾斜度不大于±30°。
3）接线螺栓的扭紧力矩为 18N.m，接线必须可靠，防止因接线端出现异常发热造成接线端烧损。

订单描述

如：交流 220V 接触器 100 只；BWDC2-250R / 220V 50Hz 100 只；
      宽电压 100-250V 接触器 100 只；BWDC2-250R / 100-250V 50-60Hz DC 100 只；
